1、汽車起重機回轉機構介紹



回轉機構是汽車起重機的重要組成部分，通過回轉機構帶動上車回轉，在下車穩定支撐的工況下，實現了汽車起重機360°的作業范圍。



回轉機構主要由回轉支撐、回轉齒圈、回轉減速機、回轉馬達、回轉泵及回轉控制裝置等組成?；剞D馬達通過回轉減速機帶動回轉支撐上的回轉齒圈實現上車平穩回轉。



回轉液壓系統主要有開式系統和閉式系統。小噸位起重機通常采用開式回轉系統，大噸位起重機通常采用閉式回轉系統。

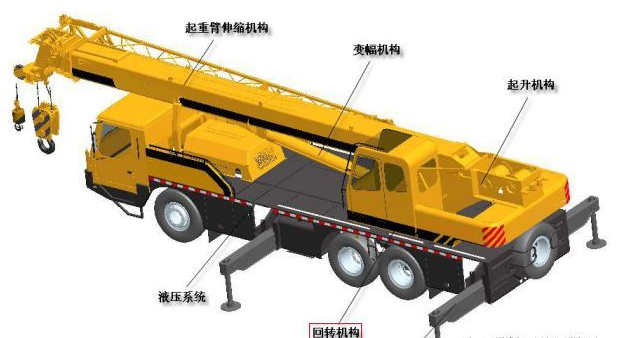

（The Composition of Rotary Mechanism）



2、閉式回轉液壓系統



閉式回轉液壓系統主要由閉式泵①、回轉馬達②、回轉制動器③、制動控制閥④、單向節流閥⑤、自由滑轉閥⑥等組成。



回轉工作過程：操作回轉前，先使制動控制閥④得電，打開回轉制動器③，然后控制回轉泵①的左回轉或右回轉電磁鐵進行回轉馬達的左轉或右轉?；剞D到位后，回轉泵電流逐漸回零，上車回轉慣性在靜液壓制動下緩慢停止，最后關閉制動閥④，使回轉結束后實現駐車制動。





（The Hydraulic Principle of Rotary System）



閉式回轉系統的優點是比較穩定，效率較高，無需方向控制閥和緩沖閥，且容易實現靜液壓制動。缺點是回轉為一套獨立的系統，散熱條件差，需向系統補油，成本較高。故閉式系統適用于大噸位起重機。



回轉液壓系統一般還設置自由滑轉閥，當重物重心位置與吊臂中心線所形成的平面與水平面不垂直時，起吊重物時吊臂會承受側向載荷，對整車穩定不利。此時可使自由滑轉閥⑥打開，使馬達AB口聯通，吊臂在側向力下移至重物重心上方，實現自由滑轉。



注：自由滑轉前需打開回轉制動器，一旦重物離地，需關閉自由滑轉閥。





（The Principle of Free Slip）



3、汽車起重機回轉常見故障



①回轉失效



回轉失效首先需要排除電氣原因，檢查泵、電磁閥是否得電；其次需要排除制動閥是否卡死關閉位，自由滑轉閥是否卡死打開位；再次檢查制動壓力是否足夠，補油過濾器濾芯是否堵塞。



②回轉緩慢



回轉緩慢可觀察壓力是否正常。壓力過低先排除泵的電流是否達到目標值，再次可能是泵馬達內泄嚴重；壓力過高可能是制動未完全打開或者存在機械摩擦。
